|
原材（cái）料
|
供貨商（shāng）
|
規模
|
合作期
|
|
PPH顆粒料（liào）
|
北歐化工
|
全球塑料頂尖供應商
|
20年
|
|
PPH板材
|
北歐化工
|
全球塑料頂尖供應商
|
20年
|
|
PPH板材（cái）
|
德國新美樂
|
塑料供（gòng）應商的“勞斯（sī）萊斯”
|
20年
|
|
PPH板材
|
金天成（chéng）
|
30年（nián）生（shēng）產經（jīng）驗，貨到全國
|
15年
|
|
PPH管道
|
+GF+
|
瑞士著名的工業巨頭（tóu）
|
20年
|
pph立式儲罐成型工藝采用螺旋擠（jǐ）出纏繞技術，品質達到國際先進水平（píng）,主要工（gōng）序有罐體擠出纏繞、外部焊接、內縫焊接（jiē）、管口安裝等。
一、罐（guàn）體擠（jǐ）出纏繞製作
罐體碰焊就是（shì）用PPH螺旋擠出纏繞機組使PPH顆粒料加工成罐體成型（xíng）的工藝。係統采用將PPH顆（kē）粒熱熔後擠出後再鋼製模具上纏繞（rào）成罐（guàn）體的工藝。
|
擠出纏繞的（de）優點：
◆生產效率（lǜ）比手工的高5-8倍
◆產品（pǐn）整（zhěng）體性好，無接（jiē）縫，抗腐蝕（shí）、耐滲（shèn）漏性好
◆產品平（píng）整（zhěng）美觀，實現罐體（tǐ）上薄（báo）下厚，降（jiàng）低價格
◆產品尺寸、形狀（zhuàng）不受限製
◆產品（pǐn）為顆粒料加工成型，抗老化性能好
|
二（èr）、外部（bù）焊接製作
外部焊接就（jiù）是用進口自（zì）動（dòng）擠出焊接機組使儲（chǔ）罐應力最大部位實現大焊縫一次焊接成型的工藝。將（jiāng）與罐體性質相同的全新PPH顆粒料熱熔在大焊縫處，與罐（guàn）底、罐（guàn）體成一體。
|
底部焊接工藝特點：
◆機械化、自動化程度最（zuì）高，產品質量穩定
◆可按製品承受應（yīng）力特點來設計焊縫規格，使之充分發揮焊縫的整體性
◆產品整體性（xìng）好，焊縫（féng）與母（mǔ）體一體，抗腐蝕、耐（nài）滲漏性（xìng）好
◆可減少飛邊，接縫平整（zhěng）美觀（guān）
◆在PPH顆粒料中添加紫外線（xiàn）吸收劑，防止老化，延長（zhǎng）了使用壽命。
|
三、內部焊接製作

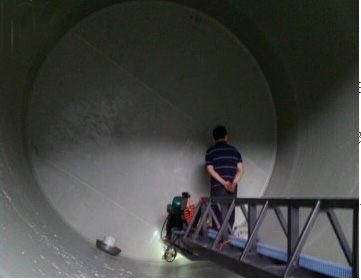

內部焊接是采用自動長臂（bì）擠出焊（hàn）接工藝，是所有工序中最重要的一步。將與罐體性質相同的全新PPH顆粒料熱熔在內部焊縫處，與罐底（dǐ）、罐體（tǐ）成一體，原理與外部焊接（jiē）相（xiàng）同，隻是其設備不同。
|
內部焊接工藝特點：
◆機械化、自動化程度高，產品質量穩定（dìng）
◆可（kě）按製品承受應（yīng）力特點來設計焊縫規格，使之充分發揮焊縫的整體性
◆產（chǎn）品整（zhěng）體性好，焊縫與母體一體，抗腐蝕、耐滲漏性好
◆可減少飛邊，接縫平整美觀
◆在PPH顆粒料中添加紫外線吸收劑，防止（zhǐ）老化，延長了使用壽命。
|
四、管口安裝（zhuāng）製作
管口安裝是最後一道工序，等同於（yú）底部焊接的縮小版本，就（jiù）是用進口小型自動擠（jǐ）出焊接機組（zǔ），將接管（guǎn）與法蘭焊（hàn）接成型，再采用開孔器在（zài）罐體上開相應尺寸的口徑，最後采用（yòng）德國MUNSCH手提擠出焊接。
|
管口安裝工藝特點：
◆機械化、自動化程度最高，產（chǎn）品質量穩定
◆管口焊縫與罐體一體，焊接強度高（gāo）
◆可減少飛邊，焊縫平整美觀
◆在聚丙烯顆粒料中中添加（jiā）紫外線吸收劑延長了使用壽（shòu）命。
|
|
聚丙烯（PPH）性能表
|
|
|
|
|
|
|
項 目
|
典型值
|
單位
|
測試方法
|
|
密度
|
905
|
㎏/m3
|
ISO 1183
|
|
熔（róng）流率(230℃/2.16㎏)
|
0.3
|
g/10 min
|
ISO 1133
|
|
熔流（liú）率(190℃/5.0㎏)
|
0.6
|
g/10 min
|
ISO 1133
|
|
屈（qū）服應（yīng）力(50㎜/min)
|
36
|
MPa
|
ISO 527-2
|
|
屈服變形(50㎜/min)
|
10
|
％
|
ISO 527-2
|
|
抗（kàng）張（zhāng）模量(1㎜/min)
|
1650
|
MPa
|
ISO 527-2
|
|
Charpy衝擊強度,開槽（+23℃）
|
7
|
KJ/㎡
|
ISO 179/1eA
|
|
開槽（-20℃）
|
2
|
KJ/㎡
|
ISO 179/1eA
|
|
維卡（kǎ）軟化溫度B(50N)
|
95
|
℃
|
ISO 306
|
|
高密度（dù）聚乙烯（HDPE）性能表
|
|
|
|
|
|
|
|
|
|
|
|
項 目
|
典型值
|
單（dān）位
|
測試方（fāng）法
|
|
密度（基本樹（shù）脂（zhī））
|
950
|
㎏/m3
|
ISO 1183/ISO 1872-2
|
|
密度（化合物）
|
960
|
㎏/m3
|
ISO 1183/ISO 1872-2
|
|
熔流率(190℃/2.16㎏)
|
＜0.1
|
g/10min
|
ISO 1133
|
|
熔流率(190℃/5.0㎏)
|
0.25
|
g/10min
|
ISO 1133
|
|
拉伸屈服應力
|
25
|
MPa
|
ISO 527-2/ISO 1872-2
|
|
斷列伸長率
|
＞600
|
％
|
ISO 527-2/ISO 1872-2
|
|
Charpy衝擊（jī）強度,開槽（0℃）
|
16
|
KJ/㎡
|
ISO 179/1eA
|
|
蕭（xiāo）氏硬度（Shore D）
|
60
|
|
ISO 868
|
|
碳（tàn）黑含量
|
≥2
|
％
|
ASTM D 1603
|
|
脆化溫（wēn）度
|
＜-70
|
℃
|
ASTM D 746
|
|
耐環（huán）境應力開裂（liè）（10％ lgepal），F50
|
＞10000
|
h
|
ASTM D 1693-A
|
|
熱穩定性（210℃）
|
≥15
|
min
|
EN 728
|
|
材（cái）料選擇
|
|
|
|
|
|
|
1）耐腐蝕（shí）性能（耐（nài）化學性能） PPH/HDPE是（shì）一種非極性塑（sù）料，化學（xué）性能穩（wěn）定（dìng），除強氧化酸（發煙（yān）硫酸、濃硝酸）和對其（qí）有軟化或溶脹作（zuò）用的有機化合物外，大部分化學介質均可儲存。
|
|
2）耐熱性（xìng） PPH軟化溫度為（wéi）150℃，可在（zài）100℃下安全長期使用。 HDPE的軟化溫度100℃，可在60℃下長期安全使用。
|
|
3:PP和（hé）PPH的塑料性能（néng）：主要（yào）是他們的熱（rè）膨脹係數
|
|
3）焊（hàn）接性能好，同材質產品可采用多種方法焊接，焊接係數可達（dá）0.9以上； 焊接質量好，焊縫強（qiáng）度與（yǔ）母體強度基本相同。
|
|
4）產品壽命長，正確的使用，壽命可超（chāo）過20年；苛刻條件下也能保證使用10年（nián）以上。
|
|
5）無毒、衛生、環保，可儲存食品類物質，材料可回收利用。
|
|
